襄陽WDLQ系列籠型電機起動器

WDLQ系列籠型電機起動器是在籠型電機的定子回路中串入三相液體電阻，液阻隨電動機的起動而自動接入，阻值在預定的時間內無級減小，接近于零時自動切除，從而使電機的端電壓逐步增加，平滑無沖擊軟起動，起動過程對電網無沖擊干擾，無諧波污染。適用于三相交流380V、3kV、6kV、10kV，額定功率到30000kW的鼠籠型異步電動機或同步電動機的軟起動。產品應用遍及冶金、石油、化工、水利、電力、輕工、機械、煤炭、建材、軍工、汽車、市政工程、制藥等領域。

產品詳情

性能特點

??起動電流小，平滑無沖擊，保證電網可靠運行;

??起動電流約為額定電流的2.5～3.5倍;

??可連續起動3～5次;

??對電網影響小，無諧波污染，特別適用于電網容量不足的企業;

??可減小液阻提高電機端電壓，增加電動機出力，確保一次起動成功;

??起動平穩，機械應力沖擊小，有效保護電動機及傳動機械;

??結構簡單、安裝維護方便，可靠性高。

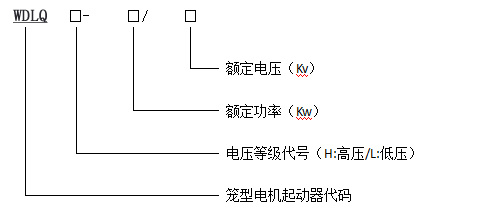

??產品型號

??使用環境

??環境溫度：-10℃ ～ 40℃;

??相對濕度：<85%，不凝露;

??海拔高度：<2000m，2000m以上須特殊設計;

??安裝地點：垂直傾斜度不超過5°，無劇烈震動，無腐蝕金屬和破壞絕緣的氣體與塵埃。

??執行標準

??GB/T11022-2011 《高壓開關設備和控制設備標準的共用技術要求》

??GB3906-2006 《3.6 kV～40.5 kV交流金屬封閉開關設備和控制設備》

??技術規格

??籠型電機起動器

型號	適配功率（kW）	外形尺寸（mm）			備注
型號	適配功率（kW）	W	D	H	備注
WDLQL-400/380	≤ 500	1500	1200	2000	一體（一面柜）
WDLQH- 500/□	≤ 500	1500	1200	2000	一體（一面柜）
WDLQH- 1000/□-A	≤ 1000	1500	1200	2300	一體（一面柜）
WDLQH- 1000/□-B	≤ 1000	1500	1500	2300	一體（一面柜）
WDLQH- 1500/□-A	≤ 1500	1800	1200	2650	一體（一面柜）
WDLQH- 1500/□-B	≤ 1500	1800	1500	2300	一體（一面柜）
WDLQH- 2000/□-A	≤ 2000	2100	1200	2650	一體（一面柜）
WDLQH- 2000/□-B	≤ 2000	2100	1500	2300	一體（一面柜）
WDLQH- 2500/□-A	≤ 2500	2100	1500	2650	一體（一面柜）
WDLQH- 2500/□-B	≤ 2500	2400	1500	2650	分體（三面柜）
WDLQH- 3000/□	≤ 3000	2700	1500	2650	分體（三面柜）
WDLQH- 4000/□	≤ 4000	3300	1500	2650	分體（三面柜）
WDLQH- 5000/□	≤ 5000	3900	1500	2650	分體（三面柜）
WDLQH- 6000/□	≤ 6000	4500	1500	2650	分體（三面柜）
WDLQH- 7000/□	≤ 7000	4500	1700	2650	分體（三面柜）
WDLQH- 8000/□	≤ 8000	4500	1900	2650	分體（三面柜）
WDLQH- 9000/□	≤ 9000	4500	2100	2650	分體（三面柜）
WDLQH-10000/□	≤10000	4500	2300	2650	分體（三面柜）
WDLQH- □/□	＞10000	特別設計
